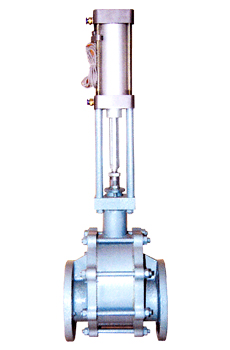

JZ674H-10C／JZ674Zr-10C 双闸板气锁出料阀
 |
 |
此出料阀为双阀板闸阀，其参照澳大利亚“Armstrong”阀门技术开发，密封副为耐磨金属／增韧陶瓷。
适用范围
用于气力输送系统仓泵出料阀、排气阀，也可用于矿山、石灰厂、水泥厂等有磨损、腐蚀的粉尘介质的进料启闭。
特点
1.全流通无阻挡物，无积料，卡料；
2.采用双阀板密封，并有密封自锁性，密封性好；
3.采用金属或陶瓷密封副，适用温度高，可达300℃；
4.进、出料方向可以互换，整体使用寿命更长。

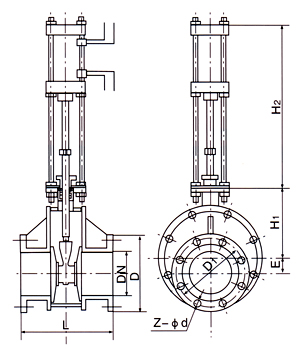

主要技术参数：
|
公称通径 |
使用压力 |
Z674H～10C双闸板气锁出料阀 |
孔数 |
气缸型号 |
|||||
|
DN |
MPa |
L进口／国标 |
D进口／国标 |
D1进口／国标 |
E |
H1 |
H2 |
Z～φd |
|
|
50 |
0.4～0.6 |
/203 |
152/160 |
120.5/125 |
35 |
160 |
378 |
4～φ18 |
80×65 |
|
65 |
0.4～0.6 |
260/222 |
178/180 |
139.5/145 |
40 |
180 |
405 |
4～φ18 |
80×80 |
|
80 |
0.4～0.6 |
/241 |
190/195 |
152.5/160 |
48 |
195 |
455 |
8～φ18 |
100×95 |
|
100 |
0.4～0.6 |
278/300 |
229/215
|
190.5/180 |
60 |
220 |
499 |
8～φ18 |
100×115 |
|
125 |
0.4～0.6 |
/356 |
254/245
|
216/210 |
70 |
250 |
576 |
8～φ18 |
125×140 |
|
150 |
0.4～0.6 |
/394 |
279/280 |
241.5/240 |
85 |
272 |
631 |
8～φ23 |
125×165 |
|
200 |
0.4～0.6 |
/400 |
245/335 |
298.5/295 |
110 |
345 |
790 |
8～φ23 |
160×220 |
|
250 |
0.4～0.6 |
/450 |
/390
|
/350 |
135 |
405 |
974 |
12～φ23 |
160×270 |
